หน้าที่ของ Power Supply
Power Supply หรือเรียกภาษาชาวบ้านว่า ตัวจ่ายไฟสำหรับคอมพิวเตอร์ หน้าที่ของ Power Supply ไม่ใช้แค่เป็นตัวจ่ายไฟอย่างเดียว จริงๆแล้วหน้าที่หลังของ Power Supply คือตัวแปลงไฟล์ฟ้าจากระบบไฟฟ้าบ้านที่มีแรงไฟฟ้าที่เยอะเกินความต้องการของอุปกรณ์ของคอมพิวเตอร์ เช่น ไฟฟ้าบ้านในไทยมีไฟฟ้าอยู่ที่ 220 โวลต์ แต่อุปกรณ์บางชนิดต้องการแค่ 3.3 โวลต์ 5 โวลต์ และ 12 โวลต์ ตามลำดับ หรือจะพูดง่ายๆคือ Power Supply เป็นตัวแปลงไฟฟ้าให้เหมาะสมกับอุปกรณ์คอมพิวเตอร์นั้นเองประเภทของพาวเวอร์ซัพพลาย
ประเภทของ Power Supply แบ่งออกเป็น 2 ประเภทใหญ่คือ
AT : เป็นแหล่งจ่ายไฟที่นิยมใช้กันในประมาณ พ.ศ. 2539 โดยปุ่มเปิด - ปิด การทำงานเป็นการต่อตรงกับแหล่งจ่ายไฟ ทำให้เกิดปัญหากับอุปกรณ์บางตัว เช่น ฮาร์ดดิสก์ หรือซีพียู ที่ต้องอาศัยไฟในชั่วขณะหนึ่ง ก่อนที่จะเปิดเครื่อง (วิธีดูง่ายๆ จะมีสวิตซ์ปิดเปิด จากพาวเวอร์ซัพพลายติดมาด้วย)
ATX : เป็นแหล่งจ่ายไฟที่นิยมใช้ในปัจจุบัน โดยมีการพัฒนาจาก AT โดยเปลี่ยนปุ่มปิด - เปิด ต่อตรงกับส่วนเมนบอร์ดก่อน เพื่อให้ยังคงมีกระแสไฟหล่อเลี้ยงอุปกรณ์ก่อนที่จะปิดเครื่อง ทำให้ลดอัตราเสียของอุปกรณ์ลง โดยมีรุ่นต่างๆ ดังนี้
ATX : 2.01 แบบ PS/2 ใช้กับคอมพิวเตอร์ทั่วๆไปที่ใช้ตัวถังแบบ ATX สามารถใช้ได้กับเมนบอร์ดแบบ ATX : และ Micro ATX
ATX : 2.03 แบบ PS/2 ใช้กับคอมพิวเตอร์แบบ Server หรือ Workstation ที่ใช้ตัวถังแบบ ATX (สังเกตว่าจะมีสายไฟเพิ่มอีกหนึ่งเส้น ที่เรียกว่า AUX connector)
ATX : 2.01 แบบ PS/3 ใช้กับคอมพิวเตอร์ที่ใช้ตัวถังแบบ Micro ATX และเมนบอร์ดแบบ Micro ATX เท่านั้น

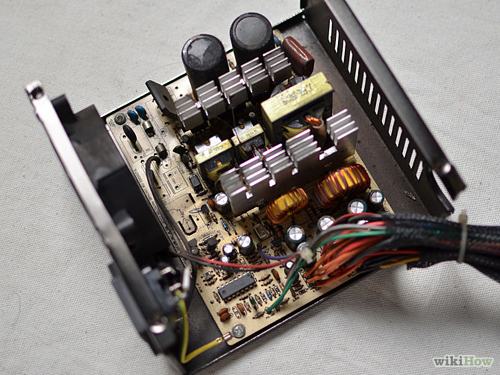

หลักการทำงานของพาวเวอร์ซัพพลาย
พาวเวอร์ซัพพลาย ทั้งแบบ AT และ ATX นั้นมีลักษณะการทำงานที่เหมือนกัน คือรับแรงดันไฟจาก 220-240 โวลต์ โดยผ่านการควบคุมด้วยสวิตช์ สำหรับ AT และเมนบอร์ด แล้วส่งแรงดันไฟส่วนหนึ่งกลับไปที่ช่อง AC output เพื่อเลี้ยงตัวมอนิเตอร์ และจะส่งแรงดันไฟ 220 โวลต์ อีกส่วนหนึ่งเข้าสู่หน่วยการทำงานที่ทำหน้าที่แปลงแรงดันไฟสลับ 220 โวลต์ ให้เป็นไฟกระแสตรง 300 โวลต์ โดยไม่ผ่านหม้อแปลงไฟ ระบบนี้เรียกว่า (Switching power supply ) และผ่านหม้อแปลงที่ทำหน้าที่แปลงไฟตรงสูงให้เป็นไฟตรงต่ำ โดยจะฝ่านชุดอุปกรณ์ที่ทำหน้าที่กำหนดแรงดันไฟฟ้าอีกชุดหนึ่งแบ่งให้เป็น 5 และ 12 ก่อนที่จะส่งไปยังสายไฟและตัวจ่ายต่างๆ โดยความสามารถพิเศษของ Switching power supply ก็คือ มีชุด Switching ที่จะทำการตัดไฟเลี้ยงออกทันทีเมื่อมีอุปกรณ์ที่โหลดไฟตัวใดตัว หนึ่งชำรุดเสียหาย หรือช็อตนั่นเองส่วนต่างๆ ของพาวเวอร์ซัพพลาย
ไฟกระแสสลับขาเข้า (AC Input) พลังงานไฟฟ้าในส่วนนี้ จะมาจากปลั๊กไฟ โดยที่รู้แล้วว่าไฟที่ใช้กันอยู่จะเป็นไฟฟ้ากระแสสลับที่มีขนาดแรงดัน 220v ความถี่ 50 Hz เมื่อเสียบปลั๊กไฟกระแสไฟฟ้าก็จะวิ่งตามตัวนำเข้ามายังเครื่องใช้ไฟฟ้า
ฟิวส์ (Fuse) เป็นส่วนที่ทำหน้าที่ในการป้องกันวงจรพาวเวอร์ซัพพลายทั้งหมดให้รอดพ้นอันตราย จากกระแสไฟแรงสูงที่เกิดขึ้นจากการถูกฟ้าผ่า หรือกระแสไฟฟ้าแรงสูงในรูปแบบต่างๆ โดยหากเกิดกระแสไฟฟ้าแรงสูงเกินกว่าที่ฟิวส์จะทนได้ ฟิวส์ตัวนี้ก็จะตัดในทันทีทันใดวงจรกรองแรงดัน วงจรกรองแรงดันนี้จะทำหน้าที่กรองแรงดันไฟไม่ว่าจะเป็นแบบกระแสสลับ หรือกระแสตรงก็ตาม ที่เข้ามาให้มีความบริสุทธิ์จริงๆ เพื่อป้องกันแรงดันไฟฟ้าที่ผิดปกติเช่นไฟกระชาก ซึ่งจะเป็นผลให้วงจรต่างๆ ในพาวเวอร์ซัพพลายเกิดความเสียหายขึ้นได้
ภาคเรคติไฟเออร์ (Rectifier) หลังจากที่ไฟกระแสสลับ 220v ได้วิ่งผ่านฟิวส์ และวงจรกรองแรงดันเรียบร้อยแล้วก็จะตรงมายังภาคเรคติไฟเออร์ โดยหน้าที่ของเจ้าเรคติไฟเออร์ ก็คือ การแปลงไฟกระแสสลับ ให้มาเป็นไฟกระแสตรง ซึ่งก็ประกอบไปด้วย
ตัวเก็บประจุ (Capacitor) จะทำหน้าที่ทำปรับให้แรงดันไฟกระแสตรงที่ออกมาจากบริดเรคติไฟเออร์ ให้เป็นไฟกระแสตรงที่เรียบจริงๆ
ไดโอดบริดจ์เรคติไฟเออร์ (Bridge Rectifier) ซึ่งอาจจะอยู่ในรูปของตัว IC หรือแบบที่นำไดโอด 4 ตัวมาต่อกันให้เป็นวจรบริดจ์เรคติไฟเออร์
วงจรสวิตชิ่ง (Switching) เป็นวงจรที่ใช้ในการทำงานร่วมกับวงจรควบคุม (Contrlo Circuit) เพื่อตรวจสอบว่าควรจะจ่ายแรงดันทั้งหมดให้กับระบบหรือไม่ โดยถ้าวงจรควบคุมส่งสัญญาณมาให้กับวงจรสวิตซิ่งว่าให้ทำงาน ก็จะเริ่มจ่ายแรงดันไฟฟ้าที่ได้จากภาคเรคติไฟเออร์ไปให้กับหม้อแปลงต่อไปหม้อแปลงไฟฟ้า (Transformer) หม้อแปลงที่ใช้ในวงจรสวิตชิ่งซัพพลายจะเป็นหม้อแปลงที่มีหน้าที่ในการแปลงไฟที่ได้จากภาคสวิตชิ่ง ซึ่งก็รับแรงดันไฟมาจากภาคเรติไฟเออร์อีกต่อหนึ่ง โดยแรงดันไฟฟ้ากระแสงตรงที่มีค่าแรงดันสูงขนาดประมาณ 300 v ดังนั้นหม้อแปลงตัวนี้ก็จะทำหน้าที่ในการแปลงแรงดันไฟกระแสตรงสูงนี้ให้มีระดับแรงดันที่ลดต่ำลงมา เพื่อที่จะสามารถใช้งานกับเครื่องคอมพิวเตอร์ได้ ก่อนที่จะส่งไปให้วงจรควบคุมแรงดันต่อไป
วงจรควบคุมแรงดัน (Voltage Control) เป็นวงจรที่จะกำหนดค่าของแรงดันไฟฟ้ากระแสตรงที่ได้รับมาจากหม้อแปลงไฟฟ้า เพื่อที่จะให้ได้ระดับแรงดันที่เหมาะสมกับอุปกรณ์ต่างๆ โดยค่าของระดับแรงดันไฟฟ้านี้ก็จะมีขนาด 5v และ 12v สำหรับพาวเวอร์ซัพพลายที่ใช้กับเมนบอร์ดแบบ AT แต่ถ้าเป็นพาวเวอร์ซัพพลายที่ใช้กับเมนบอร์ดที่เป็นแบบ ATX ก็จะต้องมีวงจรควบคุมแรงดันให้ออกมามีขนาด 3.3v เพิ่มอีกหนึ่ง (ซึ่งซีพียูรุ่นเก่าที่ใช้แรงดันไฟขนาด 3.3 v นี้ก็สามารถที่จะดึงแรงดันไฟในส่วนนี้ไปเลี้ยงซีพียูได้เลย)
วงจรควบคุม เป็นวงจรที่ใช้ในการควบคุมวงจรสวิตชิ่ง ว่าจะให้ทำการจ่ายแรงดันไปให้กับหม้อแปลงหรือไม่ และแน่นอนว่าในส่วนนี้จะทำงานร่วมกับวงจรลอจิกที่อยู่บนเมนบอร์ด เมื่อวงจรลอจิกส่งสัญญาณกลับมาให้แก่วงจรควบคุม วงจรควบคุมก็จะสั่งการให้วงจรสวิตชิ่งทำงาน
แหล่งที่มาของข้อมูล
https://th.wikipedia.org
https://www.modify.in.th/236
http://computerdodee.blogspot.com/2009/11/power-supply.html
https://sites.google.com/site/cp5810122113022/power-supply
